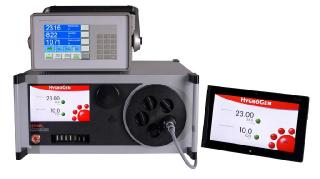

Генератор влажного воздуха HygroGen 2-473




Назначение

Генератор влажного воздуха HygroGen 2-473 является рабочим эталоном 1-ого разряда согласно ГОСТ 8.547-2009 и предназначен для воспроизведения относительной влажности и температуры воздуха. Генератор применяется для настройки, калибровки и поверки гигрометров, термогигрометров, измерителей относительной влажности.
Внесен в Госреестр СИ РФ под № 32405-11.


Область применения

Метрологические лаборатории, Центры Метрологии и Стандартизации (ЦСМы), научно-исследовательские лаборатории, производители измерительного оборудования, центры технического обслуживания и поверки.

Основные метрологические характеристики гигрометров и термометров, которые могут быть поверены с использованием генератора:
1) Диапазон измерений относительной влажности от 0 до 100%; пределы допускаемой абсолютной погрешности ≥±1% либо ≥±2% (для генератора HygroGen 1);
2) Диапазон измерений температуры от 0 до 60°С; пределы допускаемой абсолютной погрешности ≥±0,1°С (для генераторов c контрольным термометром высокой точности) , либо ≥±0,2°С.
3) Диапазон измерений температуры точки росы -20 до +60°С (для генератора HygroGen 2-473);
4) Пределы допускаемой абсолютной погрешности ≥±0,2°С (для генераторов HygroGen 2-473).


Общее описание

Генератор работает в полностью автоматическом режиме, не требует каких либо внешних ресурсов за исключением сетевого питания, достаточно лёгкий для использования в качестве портативного поверочного средства.

Генератор основан на методе смешения потоков осушенного и увлажнённого воздуха для воспроизведения требуемой относительной влажности. Осушительная колонка создаёт поток с низкой влажностью, увлажнитель с ультразвуковым испарителем и ультрафиолетовым антибактериальным фильтром создаёт поток с высокой влажностью. Управление генератором осуществляется встроенным высокоточным датчиком влажности и температуры HygroClip 2, тремя платиновыми термометрами сопротивления Pt100 и микропроцессорным контроллером с сенсорным экраном. Температура внутри камеры регулируется автоматически с помощью встроенной термобатареи Пельтье. Требуемые значения относительной влажности и температуры задаются на сенсорном экране генератора.

Ключевыми достоинствами генератора HygroGen являются высокая стабильность и равномерность относительной влажности и температуры в измерительной камере, минимальное время стабилизации по относительной влажности и температуре, возможность воспроизведения с высокой точностью не только относительной влажности, но и температуры, благодаря чему поверка и калибровка гигрометров могут быть выполнены в течение нескольких минут, а не часов.

Генератор имеет 9 разъёмов USB на передней и задней панелях корпуса, что позволяет подключать к нему весь модельный ряд гигрометров и преобразователей влажности Rotronic для отображения результатов измерений, калибровки, конфигурирования.

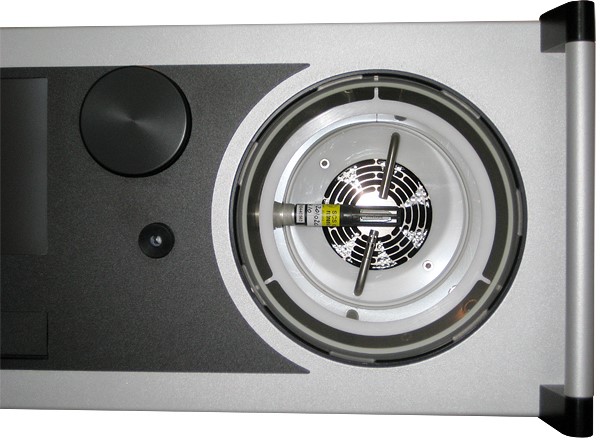

Поверяемые гигрометры устанавливаются во встроенную измерительную камеру генератора (за исключением гигрометров проточного типа, подключаемых к штуцерам на задней стенке генератора). Для установки в камеру генератора применяется съёмная крышка измерительной камеры с портами различных диаметров, соответствующих установочным диаметрам зондов влажности/температуры гигрометров.

Конструкция крышки с внутренним теплоизоляционным материалом между внутренней и наружной пластиковыми стенками препятствует утечкам тепла в окружающую среду, что позволяет обеспечить высокую равномерность и стабильность температурного поля в камере. Отверстия в крышке имеют фиксированные диаметры. Для уплотнения гигрометров различных типов, имеющих различные диаметры зондов, используются съёмные зажимы различных типов. Зажим представляет собой пластиковую втулку с внутренним отверстием. Наружный диаметр зажима соответствует посадочному диаметру отверстия крышки. Внутренний диаметр соответствует диаметру зонда поверяемого гигрометра.



Поверяемые гигрометры устанавливаются во встроенную измерительную камеру генератора (за исключением гигрометров проточного типа, подключаемых к штуцерам на задней стенке генератора).

Преимущества

+ наиболее точная в мире конденсационная технология измерения влажности
+ высокая стабильность и равномерность относительной влажности и температуры в измерительной камере
+ минимальное время стабилизации по относительной влажности и температуре
+ удобный и интуитивно понятный интерфейс
+ отсутствие необходимости в подключении источников газа
+ полностью автоматизированное регулирование
+ рабочий эталон 1-ого разряда согласно ГОСТ 8.547-2009




Для установки в камеру генератора применяется съёмная крышка измерительной камеры с портами различных диаметров, соответствующих установочным диаметрам зондов влажности/температуры гигрометров.

Конструкция крышки с внутренним теплоизоляционным материалом между внутренней и наружной пластиковыми стенками препятствует утечкам тепла в окружающую среду, что позволяет обеспечить высокую равномерность и стабильность температурного поля в камере.





Отверстия в крышке имеют фиксированные диаметры. Для уплотнения гигрометров различных типов, имеющих различные диаметры зондов, используются съёмные зажимы различных типов. Зажим представляет собой пластиковую втулку с внутренним отверстием. Наружный диаметр зажима соответствует посадочному диаметру отверстия крышки. Внутренний диаметр соответствует диаметру зонда поверяемого гигрометра:



Гигрометры, имеющие стержневые зонды относительной влажности/температуры, устанавливаются в измерительную камеру и уплотняются с помощью соответствующей съёмной крышки измерительной камеры и зажимов.

Выбирается та крышка измерительной камеры, которая имеет порт с зажимом, соответствующим установочному диаметру зонда гигрометра. В порты одной крышки может быть установлен ряд типоразмеров зажимов. К примеру, в порт крышки диаметром 30 мм могут быть установлены зажимы, имеющие наружный диаметр
30 мм и внутренние диаметры 5, 10, 15, 20, 25, 9-17мм и другие. В порт крышки диаметром 42 мм могут быть установлены зажимы, имеющие наружный диаметр 42 мм и внутренние диаметры 9-17мм, 22-32мм, 32-36мм и другие.

Порты диаметром 15мм и 50мм предназначены для установки зондов точки росы и температуры контрольного конденсационного гигрометра.

Зажим надевается на зонд поверяемого гигрометра таким образом, чтобы сенсор влажности находился вне внутренних стенок зажима, на расстоянии (глубине погружения) от 20 до 140 мм от внутреннего среза зажима, как показано на рисунке ниже. Предпочтительной является глубина погружения 80 мм.







Зажимы с плавающим диаметром, например 9-17мм, имеют пластиковую гайку с обжимным резиновым кольцом. Уплотнение зонда осуществляется закручиванием гайки.

Зажимы с фиксированным диаметром имеют внутренние уплотнительные кольца. Уплотнение зонда осуществляется его посадкой с натягом.

Зажимы с резьбовым внутренним диаметром используются для установки оптического датчика точки росы контрольного конденсационного гигрометра, а также для установки зондов гигрометров с резьбой.




Для поверки портативных измерителей, не имеющих вынесенного зонда (таких как миниатюрные логгеры со встроенными датчиками влажности/температуры), может использоваться прозрачная крышка без портов. Измеритель помещаются полностью во внутренний объём камеры таким образом, чтобы сквозь крышку были виден дисплей.

К генератору могут подключаться гигрометры проточного типа. Для этого используются штуцеры входа и выхода анализируемого воздуха на задней стенке генератора. Для подключения внешних гигрометров требуется внешний насос, заказываемый отдельно. Подключение гигрометров выполняется по замкнутой схеме с насосом, установленным последовательно со стороны выхода с гигрометра. Таким образом, анализируемый воздух из выходного штуцера генератора поступает на вход поверяемого гигрометра, а с выхода поверяемого гигрометра поступает на вход всасывания насоса. С выхода нагнетания насоса воздух возвращается во входной штуцер генератора.













Для установки в генератор влажного воздуха HygroGen 2 гигрометров, размеры которых превышают размеры встроенной измерительной камеры, применяется прозрачная крышка без портов HG2-DP-ANSTD-0. Крышка представляет собой камеру, во внутреннем объёме которой выполнены профилированные прорези для установки гигрометров. Внутренний объём камеры закрывается прозрачным резьбовым окном из оргстекла. Крышка позволяет устанавливать следующие типы гигрометров:


WS-9410 153 x 142 x 17 мм
Testo623 185 x 105 x 36 мм
RST 66 x 104 x 20 мм
Testo-608 H1 153 x 142 x 17 мм
Rotronic HygroLog NT 155 х 106 х 37 мм
Rotronic HygroLog HL-20 130 х 72 х 32 мм

Другие типы, не более 185 х 142 х 37 мм






Лицевая панель генератора


1) Вкл/выкл питания
2) Порты USB
3) Сенсорный экран
(типа «touch screen»)
4) Порт залива воды
5) Осушительная ячейка
6) Крышка измерительной
камеры
7) Порт для установки зонда
8) Ручка









Задняя панель генератора


1) Возвратный штуцер
пробоотбора
2) Штуцер подачи пробы
3) Разъёмы USB
4) Разъём DVI монитора
5) Разъём Ethernet
6) Шильдик
7) Вентилятор
8) Разъём сетевого кабеля
9) Выключатель сети







Технические характеристики

Параметр
Значение
Диапазон воспроизведения относительной влажности
HygroGen 1: от 5 до 95 %
HygroGen 2-473: от 5 до 100 %
Диапазон воспроизведения температуры
от 0 до +60°C
Диапазон воспроизведения температуры точки росы
HygroGen 1: -
HygroGen 2-473: от 5 до 95 %, от -20 до +60°C
Пределы допускаемой абсолютной погрешности по относительной влажности
HygroGen 1: ±1 %
HygroGen 2-473: ±0,5 %
Пределы допускаемой абсолютной погрешности по температуре
±0,1 °C
Пределы допускаемой абсолютной погрешности по температуре точки росы
HygroGen 1: -
HygroGen 2: ±0,2 °C
Стабильность поддержания
±0,05 %, ±0,02 °C
Диаметры стержневых зондов влажности, устанавливаемых в рабочий объем камеры
от 3 до 50 мм
Габаритные размеры измерителей с дисплеем, устанавливаемых полностью в рабочий объем камеры
185 x 142 x 37 мм


Коды заказа

HygroGen1 Генератор влажного воздуха, диапазон относительной влажности от 5 до 95 %, диапазон температуры от 0 до 60 °С, со свидетельством о поверке в качестве рабочего эталона 2-ого разряда.

HygroGen 2-473
Генератор влажного воздуха, диапазон относительной влажности от 5 до 100 %, диапазон температуры от 0 до 60 °С, в комплекте с опорным конденсационным гигрометром, со свидетельством о поверке в качестве рабочего эталона 1-ого разряда.
